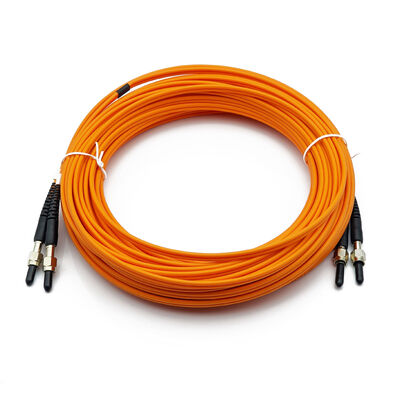

SMA905 Optische kabels met glasvezel

SMA905 glasvezelkabels zijn beschikbaar metPOF, HCS/PCF en multimode silicavezelsvoor industriële apparatuur, spectroscopie, verlichting, sensoren en optische instrumenten.

Wij leveren standaard en op maat gemaakte SMA905 kabel assemblages met configureerbaretype vezel, kerngrootte, numerieke diafragma, golflengtebereik, kabellengte, mantelstructuur en verbindingscombinatie. SMA905 tot en met SMA905 en hybride beëindigingsopties zijn beschikbaar voor OEM, vervanging, kleine partijen en project-specifieke vereisten.

Beschikbare SMA905 vezelopties

SMA905 POF-kabelsamenstellingen

POF SMA905-assemblagesgeschikt zijn voor industriële toepassingen die een grote vezelkern en een flexibele kabelconstructie vereisen.

Mitsubishi ESKA SK-40 is verkrijgbaar als POF-optie met:

• 980/1000 μm vezelgrootte

• NA 0.5

• Referentiegolflengte 650 nm

• 2.2 mm simplexkabel

• 2.2 × 4,4 mm duplexkabel

PVC, PE en LSZH jackten kunnen worden geconfigureerd op basis van de installatieomgeving.

SMA905 HCS/PCF-kabelassemblages

HCS/PCF SMA905-assemblages zijn beschikbaar voor industriële apparatuur en gespecialiseerde optische systemen die een kleinere kern nodig hebben dan een typische 1 mm POF.

Een 200/230 μm-configuratie wordt gewoonlijk gebruikt voor industriële toepassingen, terwijl andere kerngroottes kunnen worden geleverd volgens de apparatuur- en projectvereisten.

SMA905 Multimode silica kabels

Multimode silica SMA905-assemblies zijn geschikt voor spectroscopie, optische instrumenten, verlichtings- en meetsystemen.

De kerndiameter, de numerieke opening en het golflengtebereik worden geselecteerd op basis van de vereisten van de lichtbron, het optische systeem en de transmissie.

Opties voor de configuratie van connectoren en kabels

SMA905-kabelassemblages kunnen in verschillende verbindings- en kabelcombinaties worden geleverd, waaronder:

• SMA905 tot en met SMA905

• SMA905 naar FC

• SMA905 tot ST

• SMA905 voor afsluitingen aan de ferrule- of aangepaste uitrustingszijde

• Eenvoudige of dubbelvoudige constructies

• PVC, PE of LSZH jas

• Kabels, met een breedte van niet meer dan 50 mm

• Aanpassingskabellengte en buitendiameter

• Op maat gemaakte etikettering, markering en verpakking

Configuraties kunnen worden afgestemd op de optische interface en de fysieke installatievereisten van de apparatuur.

Beëindiging en kwaliteitscontrole

b. met een vermogen van meer dan 10 W;

• Snijwerk van vezels

• Voorbereiding en polijsten van de uiteindelijke oppervlakte

• Reiniging

• Verbindingsassemblage

• Bezoek aan de eindkant

• Optische verificatie volgens de projectvereisten

Onze terminatiecapaciteit ondersteunt aangepaste POF-, HCS/PCF- en siliciumvezelassemblages voor apparatuur-specifieke vereisten.

Toepassingen

b. met een vermogen van meer dan 10 W;

• Industriële automatiseringsapparatuur

• Beheersystemen

• optische sensoren

• Spectroscopie-systemen

• Optische instrumenten

• Verlichtingssystemen

• Metingstoestellen

• OEM-optische assemblages

• Vervangings- en onderhoudskabels

Voor laser- of hogerevermogentoepassingen moeten de vezels, de verbindingsstructuur en het ontwerp van de eindkant afzonderlijk worden beoordeeld.Standaardkabels van het type SMA905 mogen niet worden geacht geschikt te zijn voor energielevering met een hoog vermogen..

Op maat gemaakte SMA905 kabelassemblages

We ondersteunen aangepaste SMA905 assemblages op basis van projectvereisten.

Beschikbare aanpassingen omvatten:

• Fibre-type

• Grootte kern en bekleding

• Numerieke opening

• Kabellengte

• Kabelbuiswijdte

• Materiaal voor jassen

• Eenvoudige of dubbelvoudige constructies

• Verbindingscombinatie

• Mechanische bescherming

• Etikettering en kabelmarkering

• Verpakking

• Inspectie- en testvereisten

POF-projecten kunnen ook gebruik maken van aangepaste jack-extrusie en kabelstructuren.

Voor RoHS, REACH of andere nalevingsvereisten moet de toepasselijke documentatie worden bevestigd op basis van de werkelijke vezel-, connector-, mantel- en eindkabelconfiguratie.

Neem contact met ons op voor eenop maat gemaakte SMA905 glasvezelkabelassemblagede uitrusting en de projectvereisten.
