HFBR-4501 HFBR-4511 POF-kabelassemblage

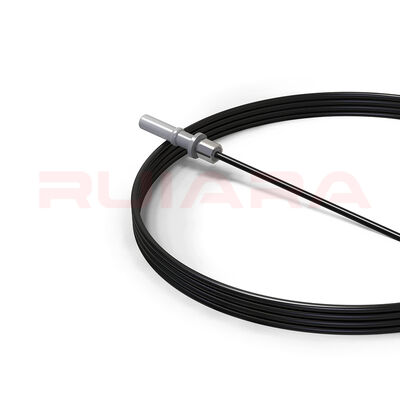

OnzeHFBR-4501 HFBR-4511 POF-kabelassemblageis een afgewerkte enkelvoudige plastic glasvezelkabel voor industriële besturing, communicatie tussen stroom- en elektriciteitssystemen, interconnectie van apparatuur en optische interfaces van het Broadcom/Avago Versatile Link-type.

De standaardconstructie gebruikt1.0 mm PMMA-optische vezels van kunststofEen zwarte.2.2 mm PE-jasWe maken de afgeronde verzameling door middel van kabelschroeven, snijden, aansluitingen,metalen ringen, glasvezel afwerking en eindassemblage.

Dit is eenpassivere enkelkanaals POF-kabelassemblageHet bepaalt niet zelf de gegevenssnelheid van het systeem of de maximale communicatieafstand; deze zijn afhankelijk van de volledige zender-vezel-ontvangerverbinding.

HFBR-4501 en HFBR-4511 behoren tot deBroadcom/Avago Versatile Link-connectorenIn het standaard simplex-systeem is de HFBR-4501-kant grijs en de HFBR-4511-kant blauw.

De twee connectoren maken gebruik van dezelfde basische mechanische interface. Het kleurverschil wordt voornamelijk gebruikt om de zender- en ontvangerzijde van de optische link te identificeren.- Nee.Dat betekent dat de plastic glasvezel zelf richtinggericht is.

Broadcom gebruikt momenteel de formele onderdeelnummersHFBR-4501ZenHFBR-4511Z, terwijl HFBR-4501 en HFBR-4511 nog steeds gebruikelijk zijn in apparatuurhandleidingen, oude documentatie en marktonderzoeken.maar het mag niet worden verward met een Broadcom originele kabel assemblage.

Typische verbindingspositie:

Het hier aangeleverde product is een voltooide kabelverzameling in plaats van een paar aansluitingen die zijn gemonteerd op de gekochte eindkabel.

Onze productieomvang omvat:

• POF-kabelbekleding en kabelconstructie

• Snij- en lengtebeheer

• HFBR-connectoren

• Installatie met metalen krimpringen

• Optioneel koffer en stofdeksel

• Vervaardiging uit kunstmatige filamenten

• Eindmontage en inspectie

This manufacturing scope allows the cable construction and finished assembly to be configured around actual equipment and project requirements instead of being limited to a single fixed off-the-shelf cable format.

Bestaande productteksten hebben betrekking op 1 m-, 2 m- en 3 m-assemblages met gedefinieerde lengtetoleranties en vereisten voor het verlies van de volledige assemblage.

Voor maatlengten moet de montage worden gedefinieerd door meer dan de nominale meterwaarde.kabelbouw, en de toepasselijke optische verliezen van de eindassemblage moeten samen worden bevestigd.

De bredere markt voor HFBR-4501 / HFBR-4511-assemblages omvat korte patchcords en lengtes die zich uitstrekken tot tientallen meters, zodat aanvragen voor aangepaste lengtes in deze productcategorie vaak voorkomen.De praktische lengte voor een specifiek systeem, moet echter ook passen bij het optische budget van de zender, ontvanger, golflengte, vezelverdunning, connectorverliezen, temperatuur en vereiste gegevenssnelheid.

In de specificaties van de POF worden vaak verschillende verliezen gebruikt die niet moeten worden vermengd.

Verlies van blootvezeltransmissie, verzwakking van kabels met een hoes, verlies van koppelingen van connectoren of adapters en volledig verlies van het inbrengen van kabelsamenstelling beschrijven verschillende objecten.

Bijvoorbeeld, Mitsubishi SK-serie blote POF, Mitsubishi jacked POF kabel, Broadcom POF kabel, HFBR paring adapters,En onze afgewerkte 1 m / 2 m / 3 m assemblages gebruiken allemaal verschillende verlies definities en testcondities.

Voor aankoop en systeemmatching is de meest relevante waarde de specificatie die van toepassing isde afgewerkte montage wordt geleverd, en niet een waarde van een kabel met blote vezels of een kabel van een derde die in de specificatie van de kabelassemblage is gekopieerd.

In onze HFBR POF-installatiegids voor springkabels wordt bepaald:

• Minimale kabelbuigradius:22 mm

• Tijdelijke trekkracht tijdens de installatie:≤ 50 N

• Langdurige trekbelasting:≤ 1 N

• Houd optische eindgevels vrij van stof, olie, schrammen en besmetting

• Vermijd overmatig buigen, herhaaldelijk draaien, knoeien en gedwongen losmaken

• Bevestig de compatibiliteit voordat de kabel wordt blootgesteld aan reinigingsmiddelen, oliën, oplosmiddelen, lijmstoffen, weekmakers of andere chemicaliën

Deze voorwaarden zijn van toepassing op de afgewerkte HFBR-sprongkabel en mogen niet worden vervangen door buig- of trekwaarden die zijn verkregen uit niet-verwante kabelspecificaties van blote vezels of van derden.

De standaard gedocumenteerde constructie is een2.2 mm zwarte PE-kabel, maar industriële projecten kunnen verschillende mechanische of milieueigenschappen vereisen.

Afhankelijk van het project kan de montage worden ontwikkeld op basis van eisen zoals:

• Vervaardiging van vlamvertragende of halogeenvrije jassen

• Verbeterde chemische of oliebestendigheid

• Extra verlichting van de spanning

• Versterkte of zware kabelstructuur

• Alternatieve materialen voor jassen

• Toegevoegde mechanische bescherming

• Verschillende opstellingen van de laars en de stofdop

De vereiste temperatuur, vlamprestaties, chemische weerstand en mechanische sterkte moeten worden behandeld als een combinatie van:vezelkwaliteit, jasmateriaal, connector, kabelstructuur en validatie van de eindassemblage.

Om die reden geven we geen automatische overdracht van een derde kabel of connector temperatuur, UL, vlam, of mechanische rating aan de volledige assemblage.

HFBR-4501 / HFBR-4511-interfaces worden gebruikt in industriële optische koppelingen waar elektrische isolatie, immuniteit tegen elektrische interferentie en eenvoudige glasvezelverbinding op korte afstand vereist zijn.

Relevante toepassingen zijn onder meer:

• Fabriekautomatisering

• Industriële besturings- en veldbussystemen

• Vermogenselektronicabesturing

• Hoogspanningsgalvanische isolatie

• Beschermings- en besturingscommunicatie van het substation

• Interconnectie van industriële apparatuur

• Optische verbindingen van bord naar bord en van rack naar rack

De ABB-documentatie geeft een concreet voorbeeld: de REF542plus-beschermings- en besturingseenheid identificeert eenHFBR-4501 grijze TX-optische interfaceen eenHFBR-4511 blauwe RX-optische interfaceDe ABB SPACOM/SPA-documentatie toont ook HFBR-4501/4511-connectoren die worden gebruikt in POF-beschermings- en besturingscommunicatieverbindingen.

Deze verwijzingen bevestigen de applicatieomgeving van de interface.en systeemoptisch budget.

Voor de huidige eindassemblage kan de kwaliteitscontrole worden georganiseerd rond de kenmerken die zijn gedefinieerd in de toepasselijke producttekening, waaronder:

• Uiterlijk en constructie van kabels

• Lengte en opstelling

• Verbindings- en krimpmontage

• Voorwaarde van het eindvlak van de vezels

• Optisch verlies bij volledige montage onder de gespecificeerde testomstandigheden

Voor OEM- of projectvereisten kan aanvullende validatie worden georganiseerd voor onderwerpen zoals connectorretentie, kabelspanning, materiaalkeuze, temperatuurvereisten,vlamprestaties, of andere milieuomstandigheden.

Technische tekeningen, dimensie-informatie en installatiegids kunnen ook worden verstrekt volgens de productconfiguratie.De conformiteitsdocumenten en testrapporten moeten overeenkomen met de werkelijke BOM, materiaalversie, en projectomvang in plaats van van aansluitings- of kabelcertificeringen van derden.

VoorHFBR-4501 / HFBR-4511 POF-kabelsamenstellingen, aangepaste lengtes, industriële kabelconstructies, OEM-vereisten of apparatuur-specifieke configuraties,Stuur ons uw gewenste lengte en aanvraaggegevensvoor configuratie en offerte.
